三維掃描儀、3D打印機 天遠藍光 3D掃描儀

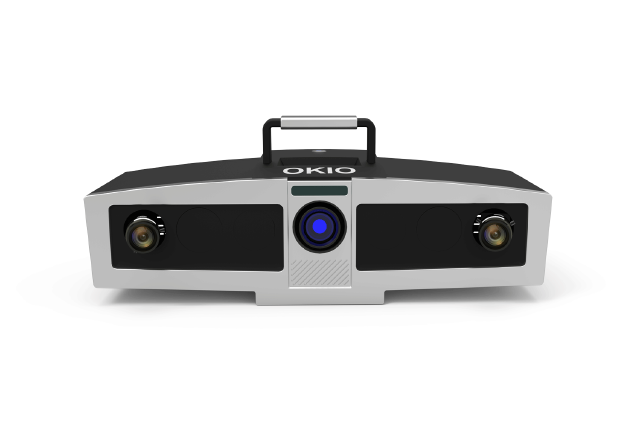

藍光高像素三維掃描儀OKIO-5M 詳細說明

一、應用領域：精密五金、注塑塑料、集成電路、醫療器械、3C電子、汽車、航空航天、船舶、機械制造、模具制造、飛機制造業、鑄造行業、玩具制造業、制鞋業、電動車、等行業

二、產品介紹：

OKIO 5M工業級三維掃描儀，采用500萬像素進口工業相機，掃描精度高達0.005mm；配合先進的藍光光柵掃描技術，有利于避免受外界光線條件的影響，使得精準測量工作變得更加輕松，三維掃描儀可掃描出產品的外形三維數據進行比對分析。用拍照式的三維掃描儀對物體進行掃描，將掃描得到的三維點云模型與原始CAD模型進行全尺寸檢測對比，分析最終產品與原始設計之間的差異，可簡便、快速、精確地檢測復雜形狀的形位誤差，提高產品質量。

三、產品特點

500萬像素高分辨率工業相機；

最高精度到達5μm；

支持多達1億頂點數據量；

超高速掃描，單幅掃描時間小于1.5秒；

高分辨率藍光光柵機；

全新碳纖維結構設計；

實時顯示網格化模型；

系統自帶對齊及檢測模塊；

可支持高速無線藍牙光筆

四、技術參數

OKIO-5M
產品型號	OKIO-5M-400	OKIO-5M-200	OKIO-5M-100
測量范圍	400mm x 300mm	200mm x 150mm	100mm x 75mm
測量精度	0.015mm	0.01mm	0.005mm
平均點距	0.16mm	0.08mm	0.04mm
基準工作距	670 mm	420 mm	310 mm
傳感器	2 × 500萬像素
光源類型	藍光LED
掃描速度	≤1.5 s
掃描方式	非接觸拍照式
拼接方式	系統整合“一鍵式”全自動標志點拼接模塊
精度控制方式	內置GREC全局誤差控制模塊；支持三維攝影測量系統（照相定位）
數據輸出格式	導出結果為.asc、.stl等格式，數據輸出接口廣泛，測量結果可與 CATIA、Geomagic 、Imageware、EINSENSE Q等主流三維軟件進行數據交互
工作溫度	0°C ~ 40°C
工作濕度	10% RH ~ 90% RH
測頭重量	5.3 kg
外形尺寸	460 mm x 350 mm x 180 mm
電腦配置要求	操作系統：win7/win10 64位； CPU：Intel 酷睿 i7 3770及以上；顯卡：NVIDIA GeForce GT 670 及以上；內存：32G DDR3 1600及以上
